JLR 21 GPS áttaviti

JRC GPS áttaviti, með skjá IMO samþykktur.

Eiginleikar:

  • JLR-20 er mjög vandaður GPS áttaviti, einfaldur í notkun og með mjög skýrum skjá. Stefnunákvæmni er 0,5 gráður.
  • 3 loftnet tryggja mjög stöðuga stefnu og gefa kost á að gefa út veltuupplýsingar til annara tækja um borð.
  • Gefur út Heave upplýsingar til að leiðrétta fyrir ölduhæð á dýptarmælum og öðrum tækjum sem geta nýtt slíkar upplýsingar
  • Hönnun loftnets lágmarkar truflanir frá snjó sem sest á það og er ekki hentugt til hvíldar sjófugla sem oft geta truflað GPS áttavita.
  • JLR-20 kemur að fullu í stað hefðbundinna Gírókompása og er laus við hið kostnaðarfreka viðhald sem þeir krefjast.
  • Stuttur ræsitími, uþb. 30 sekúndur þar til fullri nákvæmni á stefnu er náð

Útgangar:

JLR-20 hefur í staðalútgáfu.

  • JRC NSK format
  • Furuno AD10 format
  •  5 sjálfstæða NMEA0183 útganga fyrir radar og sjálfstýringar auk GPS / siglingafræðiupplýsinga, Rate of Turn, Roll/Pitch ofl.
  • Allir NMEA útgangar hafa stillanlegar setningar með vali um gagnahraða (Baud rate) og millibili á milli setninga.
  • Aðvörunarútganga (púls)
  • Logg útganga (200 púlsa)

Specifications

Name GPS Compass/GPS Navigator
Model JLR-21 JLR-31
IMO approved (THD)
IMO approved (GPS)

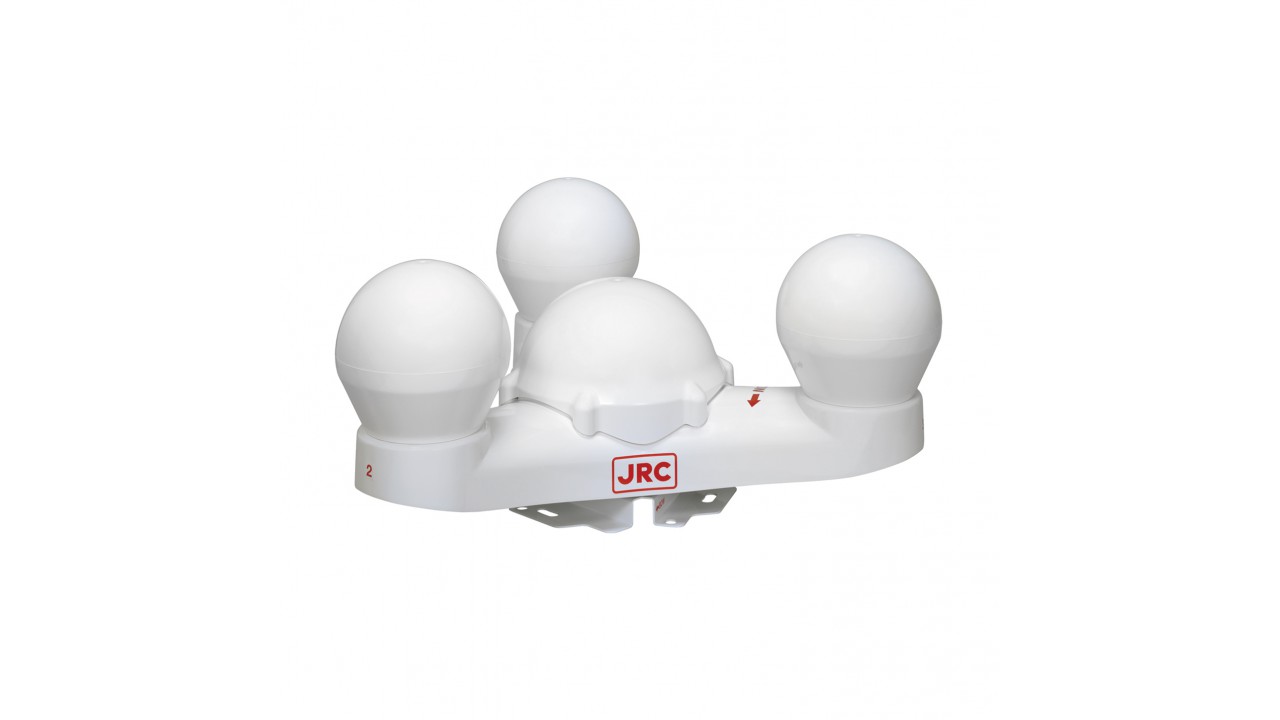

Sensor
  Model NNN-21 NNN-31
Receiver Type Multi channel all-in-view (12ch + 1ch SBAS)
Frequency 1575.42MHz ± 1MHz(C/A code)
Direction accuracy 0.5° rms 0.25° rms
Rolling accuracy 0.5° rms
Pitching accuracy 0.5° rms
Heaving accuracy 20cm rms
Display resolution 0.1°
Resolution output 0.1° or 0.01° (selectable)
Tracking Rate of Turn 45° / sec
Tracking acceleration 1G
Start-up time less than 2 minutes (warm start fix, typically 30 seconds)
DGPS input RTCM SC-104 Ver.2.0 Type 1, 2, 9, 16
SBAS receiver Built-in(MSAS/WAAS/EGNOS)
RAIM function Built-in
Position accuracy GPS : 12m 2drms (C/A code, HDOP≦4, SA OFF)
SBAS : 6m 2drms when SBAS corrected
DGPS : 4m 2drms when DGPS corrected (when connected to beacon receiver)		 GPS : 12m 2drms (C/A code, HDOP≦4, SA OFF)
SBAS : 5m 2drms when SBAS corrected
DGPS : 3m 2drms when DGPS corrected (when connected to beacon receiver)
Protection IPX6
Ambient conditions -25 to +55°C (operational)
-25 to +70°C (storage)

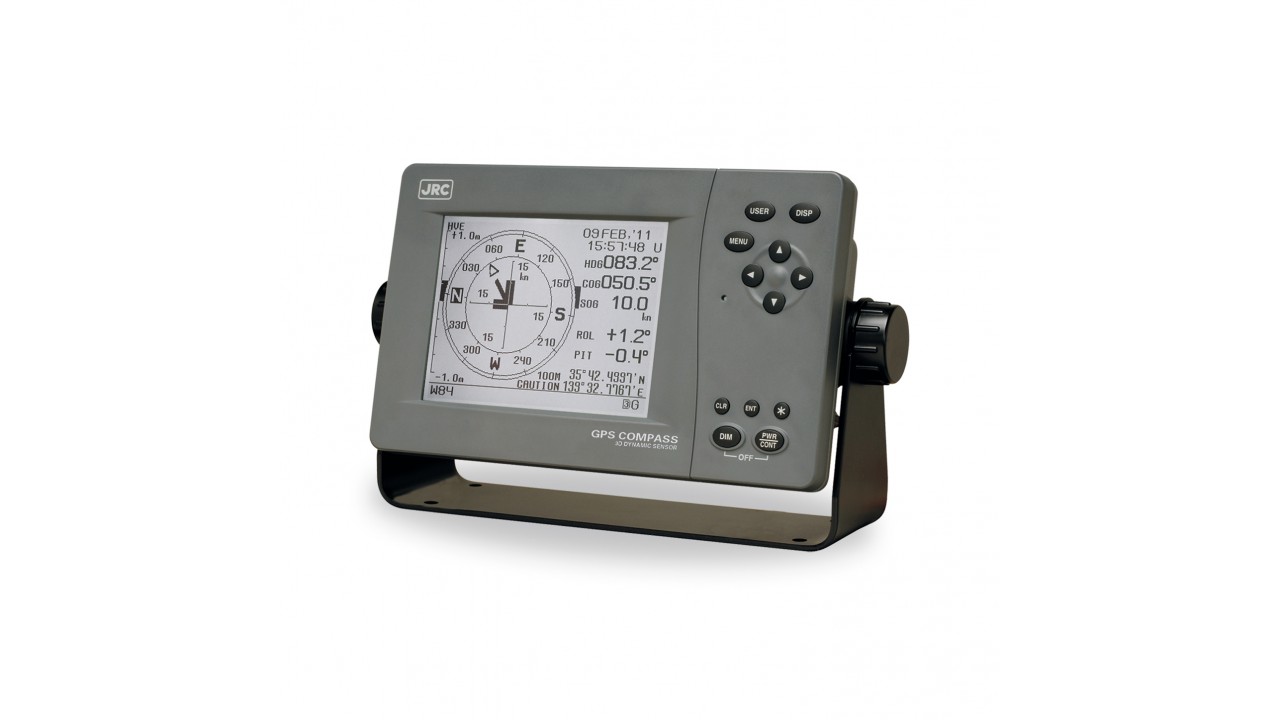

Display
  Model NWZ-4701
Display 5.7-inch LCD, 320 by 240 pixels
Display modes Compass rose, bow heading, navigation, rate of turn (ROT), water/ground speed, trend graph, calculation, GPS status
Direction & nav. data output1 IEC61162/NSK(shared) 5 ports (AD-10 output availuable: 2 of 5 ports)
IEC61162 output: HDT, THS ROT, ZDA, GGA, VTG, RMC, GBS, DTM, GSA, GSV, GNS, MSS, GST, GLL, ALR, ATT, HVE
Current data input 1 port(CUR, VBW)
Alarm contact signal 2 ports (alarm output)
1 port (ACK input)
LOG pulse 1 port (off , 200p/NM, 400p/NM)
Protection IPX4
Ambient conditions -15 to +55°C (operational)
-25 to +70°C (strage)
Power 12 to 24V DC (-10% to +30%)
Power consumption 12W (including sensor), 6W (excluding sensor)
Vibration/EMC IEC60945 ed4
Options
Rectifier NBG-320
Data cable (for serial data) CFQ-5374 (3m), CFQ-5374-15 (15m)
Data cable (for contact signal) CFQ-5404 (3m), CFQ-5404-15 (15m)
Extention cable (sensor-display) CFQ-7249 (20m), CFQ-7249-10 (10m)
Junction box NQE-7720
Data cable (for sub display) CFQ-7251 (1.5m Y-cable)
Data cable (for JRC Radar)2 CFQ-5469 (10m)
Data cable (for beacon receiver) CFQ-7250
Mount base (for NNN-21) MPBX44117
  • Selectable sentences depend on versions (NMEA 1.5, 2.1, 2.3) Some combinations of output sentence, bit rate, and output intervals may not be possible
    ATT and HVE sentence can be set from output cycles of 25ms, 50ms,100ms, 200ms, 1s, 2s only
  • Accepted for JMA-3300/5100/5200/5200MK2/5300/5300MK2 series

Sjá bækling fyrir JLR 21 GPS áttavitan – hér
